肖特基二極管在開關電源中的作用

分類：

行業新聞

公司新聞

發布時間：

2025-05-06

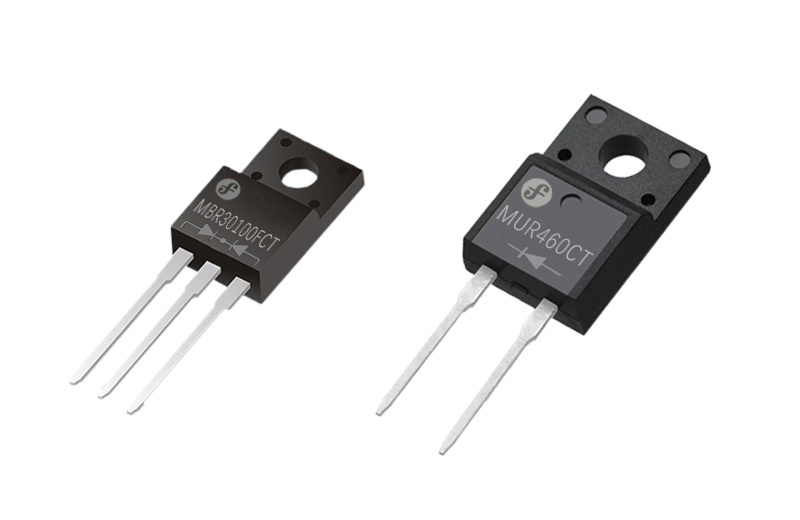

肖特基二極管是一種由金屬與半導體接觸形成的勢壘層為基礎制成的二極管，也可稱為肖特基勢壘二極管，屬于金屬半導體結型二極管。作為一種低功耗、超高速半導體器件，其主要特點是正向導通壓降小、反向恢復時間短和開關損耗小，因此廣泛應用在變頻器、開關電源、模塊電源、驅動電路等場合。

在開關電源中，肖特基二極管發揮著至關重要的作用。

一、肖特基二極管在開關電源中的作用

1、整流作用

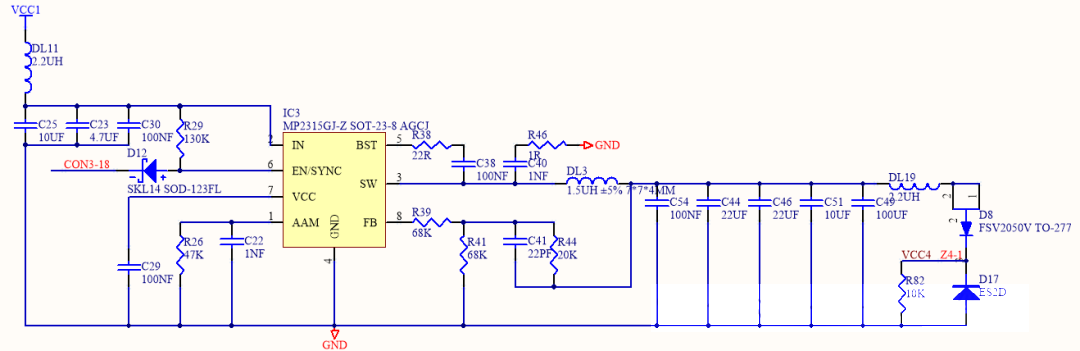

肖特基二極管在開關電源中主要作為整流二極管使用。由于其正向導通壓降小、反向恢復時間短，使得它在高頻整流電路中表現出色。在開關電源中，肖特基二極管可以將交流電轉換為直流電，為電子設備提供穩定的電源。

2、提高電源效率

肖特基二極管的低功耗和快速開關特性使得它在開關電源中具有很高的效率。與傳統的整流二極管相比，肖特基二極管在正向導通時壓降更低，反向恢復時間更短，從而減少了能量損耗和開關損耗，提高了電源的整體效率。

3、適應高頻開關

隨著電子設備的小型化和輕量化趨勢，開關電源也要求更高的頻率和更小的體積。肖特基二極管的快速開關速度和低正向導通壓降使其成為高頻開關電源的理想選擇。

4、續流作用

在開關電源的電感中和繼電器等感性負載中，肖特基二極管還起到續流作用。當開關管關斷時，電感中的電流不能突變，肖特基二極管提供一個續流路徑，保護電路中的其他元件不受損壞。

5、保護電路

肖特基二極管還可以用作保護二極管，防止反向電壓或過電流對電路和設備的損壞。在開關電源中，由于各種因素的影響，可能會出現電壓或電流的異常情況。肖特基二極管能夠及時響應并限制這些異常情況，從而保護電路的穩定性和安全性。

二、肖特基二極管的應用領域

1、電源管理

肖特基二極管廣泛應用于電腦電源的整機電路，筆記本電腦的電源適配器，液晶電視和液晶顯示器電源，電動車電瓶車充電器等。在這些應用中，肖特基二極管用作高頻、低壓、大電流整流二極管，以提高電源效率。

2、汽車電子

在汽車電子領域，肖特基二極管也有廣泛應用，如用于汽車控制單元（ECU）的電源管理，車燈驅動等。

3、通信電路

在通信電路中，肖特基二極管可以用作整流二極管、續流二極管或保護二極管，以提高通信電路的性能和效率。

4、高速數字電路和射頻電路

肖特基二極管也常用于高速數字電路和射頻電路中，作為開關、整流或檢波元件。

5、信號檢測與保護

肖特基二極管可以用于信號檢測電路，如電壓檢測，電流檢測等。同時，它還可以用作電源保護裝置和電流限制器，用于防止反向電壓或過電流對電路和設備的損壞。

三、應用示例

1、肖特基二極管的作用及使用方法-續流

肖特基二極管并聯在線兩端,當流過線圈中的電流消失時,線圈產生的感應電動勢通過二極管和線圈構成的回路做功而消耗掉.從而保護了電路中的其它原件的安全.續流二極管在電路中反向并聯在繼電器或電感線圈的兩端,當電感線圈斷電時其兩端的電動勢并不立即消失,此時殘余電動勢通過一個肖特基二極管釋放,起這種作用的二極管叫續流二極管。電感線圈、繼電器、可控硅電路等都會用到續流二極管防止反向擊穿現象。

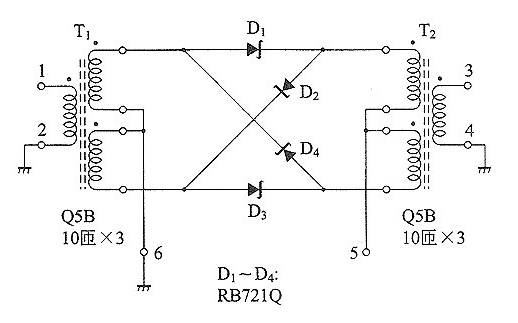

2、肖特基二極管的作用及使用方法-檢波

檢波(也稱解調)肖特基二極管的作用是利用其單向導電性將高頻或中頻無線電信號中的低頻信號或音頻信號取出來，廣泛應用于半導體收音機、收錄機、電視機及通信等設備的小信號電路中，其工作頻率較高，處理信號幅度較弱。

檢波肖特基二極管在電子電路中用來把調制在高頻電磁波上的低頻信號(如音頻信號)檢出來。一般高頻檢波電路選用鍺點接觸型檢波二極管。它的結電容小，反向電流小，工作頻率高。

關鍵詞：

肖特基二極管,開關二極管,正向導通壓降,半導體,金屬半導體
